NE555-Grundschaltungen

Tags: Elektronik, Schaltungen
Stand: 6. Oktober 2006, 16:58
31 Kommentar(e)

Das Timer-IC NE 555 ist seit 1972 auf dem Markt und ist auch heute noch eine bei Hobby-Elektronikern beliebte und vielfach verwendete integrierte Schaltung.

Mittlerweile gibt es den Timer auch als Doppeltimer NE556 (zwei Timer in einem 14 pol. IC-Gehäuse) und als Vierfachtimer NE558.

Betriebs und Grenzdaten des NE 555

Pinbelegung NE555

Betriebsspannungsbereich +Ub = +4,5 bis 18 Volt,
Ruhestromaufnahme typisch 12 mA,
maximaler Ausgangsstrom aus Pin 3: IA,max = 200 mA,
höchste Betriebsfrequenz ca. 500 kHz.

Es gibt zwei Grundschaltungen mit dem NE555:

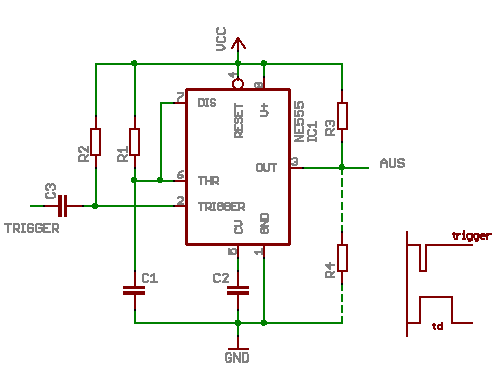

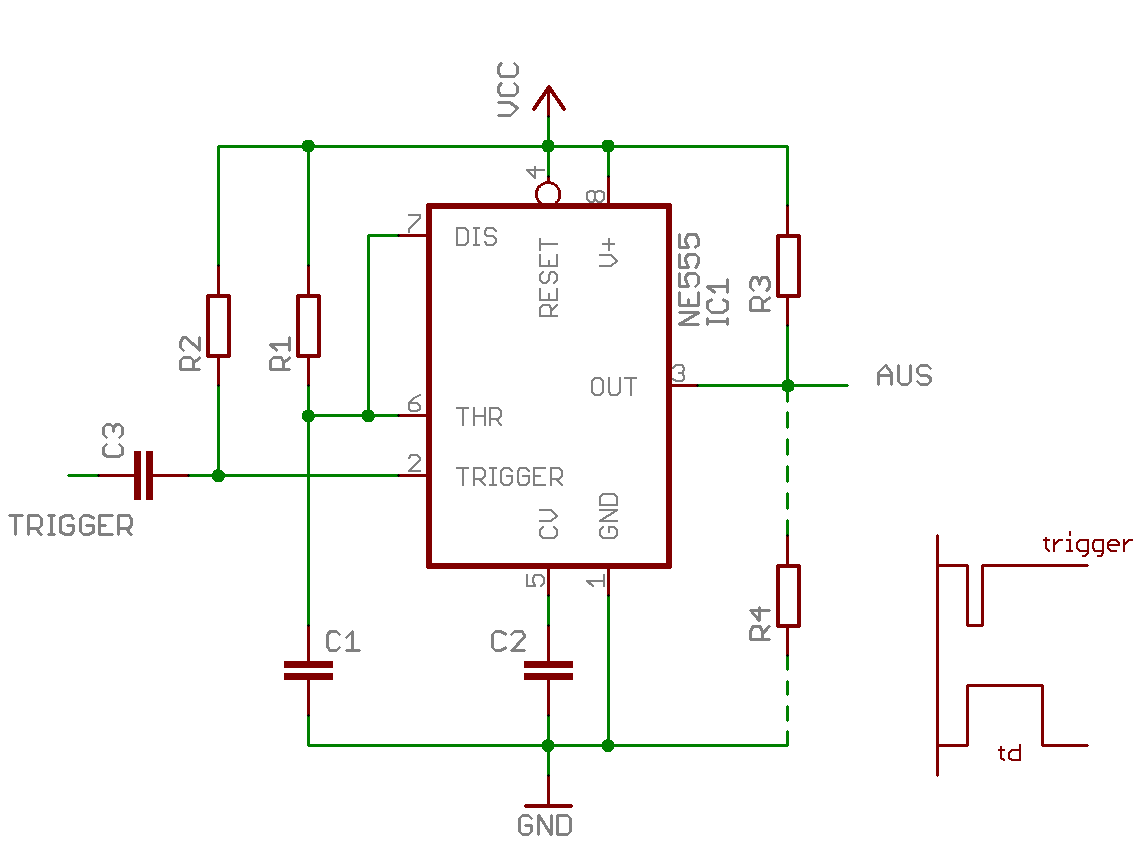

Bild 1: Monostabiler Multivibrator (MMV)

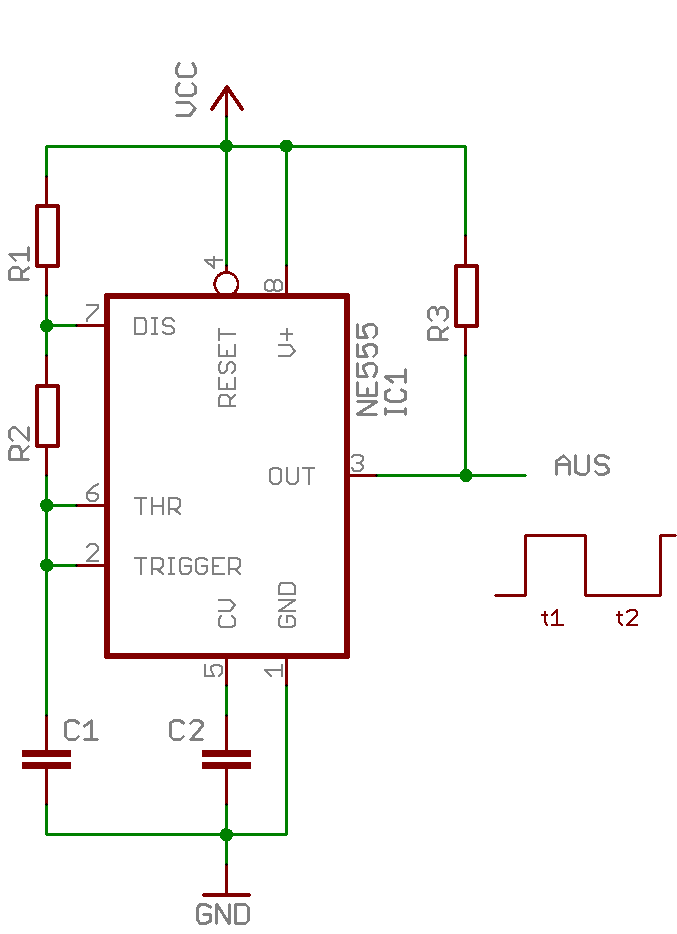

Bild 2: Astabilder Multivibrator (AMV)

Bauteilliste zu Bild 1 und 2

R1,R2=33k, R3,R4=10k, C1=330n, C2,C3=100n
(Die Bauteil-Dimensionierung ist hier als Beispiel willkürlich gewählt, sie richtet sich entsprechend den angegebenen Formeln nach der vorgesehenen Anwendung.)

Zu Bild 1:

Bild 1 zeigt die Grundschaltung des NE 555 als monostabilen Multivibrator (MMV). Die Impulsdauer am Ausgang (Pin3) des Timers ist gegeben durch td = 1,1 x R1 x C1. Die Taktfrequenz wird durch entsprechende negative Trigger-Impulse am Eingang (Pin 2) vorgegeben. Die Trigger-Impulse müssen kleiner als 1/3 x Ub sein, ihre Dauer muss kleiner als td sein. Letzteres kann durch Wechselspannungs-Ankopplung (wie in Bild 1 gezeigt) erreicht werden. Falls der Triggergenerator hinreichend kurze Triggerimpulse liefert, kann dieser direkt gekoppelt werden, wobei C3, R3 entfallen. Der Ausgang des NE 555 ist mit einer Gegentaktstufe ausgestattet, demzufolge kann der Lastwiderstand entweder nach + Ub (R4) oder nach GND (mit R5 gestrichelt angedeutet) oder sowohl nach Ub als auch nach GND geführt werden.

Zu Bild 2:

Indem man Pin 2 mit Pin 6 verbindet, erhält man durch Selbst-Triggerung einen astabilen Multivibrator (AMV). Die Pulsdauer (Zeitdauer der Aufladung von C1) am Ausgang beträgt t1 = 0,69 x (R1 + R2) x C1, die Pausendauer (Zeitdauer der Entladung von C1 über Pin 7) beträgt t2 = 0,69 x R2 x C1. In dieser Grundschaltung ist also t1 immer größer als t2. Die Frequenz des AMV ist f = 1/(t1 + t2) = 1,44/((R1 + 2R2) x C1).

Mit diesem kleinen Script lassen sich die Frequenz, sowie die High und Low Zeiten eines astabilen Multivibrator (Bild 2) in Abhängigkeit von R1, R2 und C berechnen.

R1 in Ohm:
R2 in Ohm:
C in Mikrofarad:
tHigh in s:
tLow in s:
Frequenz in Hz:
Tastverhältnis:
tLow/tHigh:


Die in Bild 1 und 2 gezeigten Schaltungen lassen sich jetzt noch beliebig abändern. Hier ein paar Beispiele:

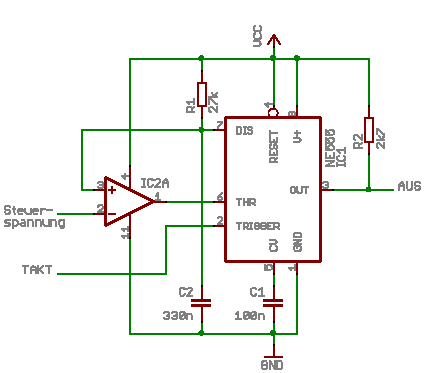

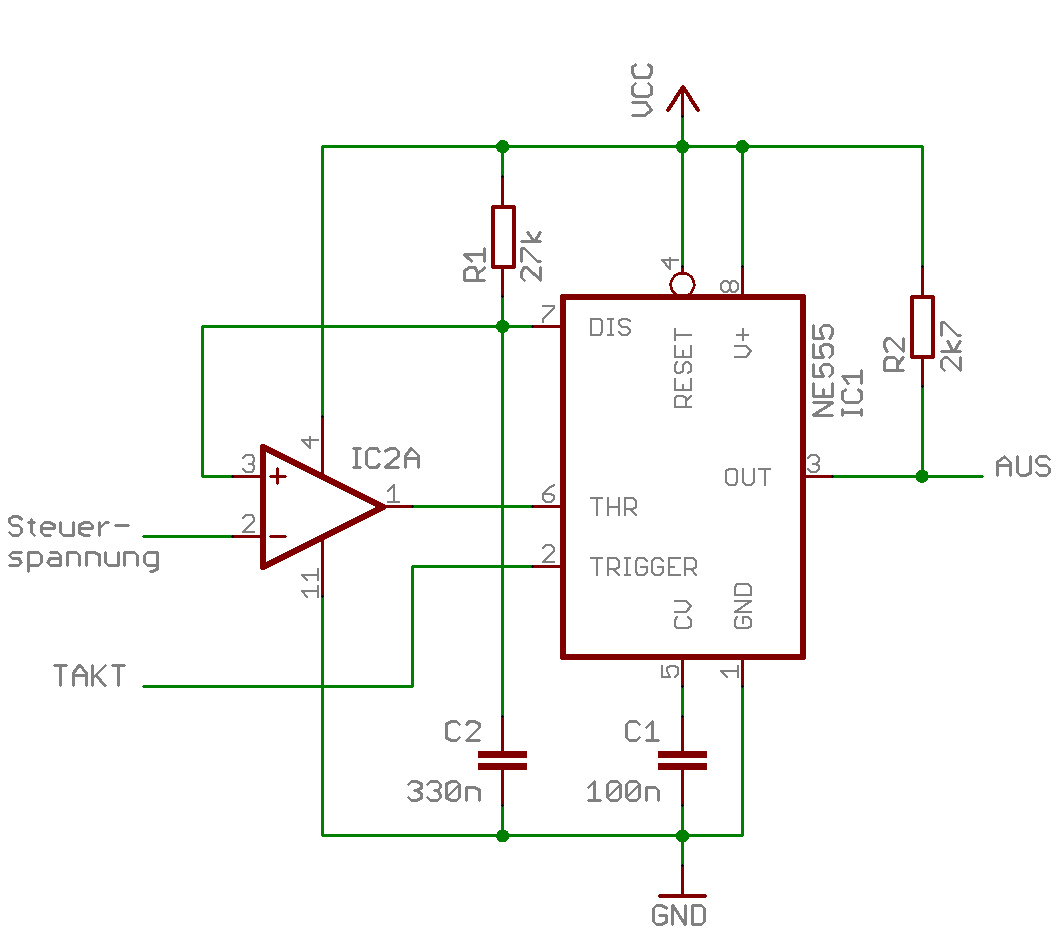

Bild 3: Spannungsgesteuerter Impulslängen-Modulator

Bild3 zeigt einen spannungsgesteuerten monostabilen Multivibrator (MMV), dessen Ausgangs-Pulsdauer td von der am negativen Eingang des 741 eingespeisten Steuerspannung abhängt. Die Taktfrequenz (negative Pulse mit Pulsdauer < td) wird in Pin 2 des NE 555 eingespeist.

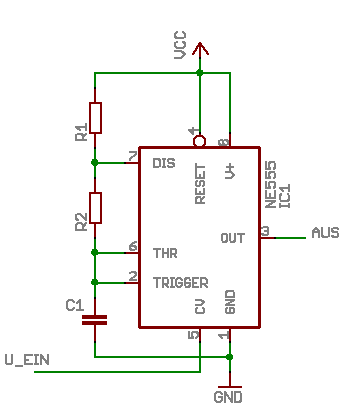

Bild 4: Spannungsgesteuerter MMV

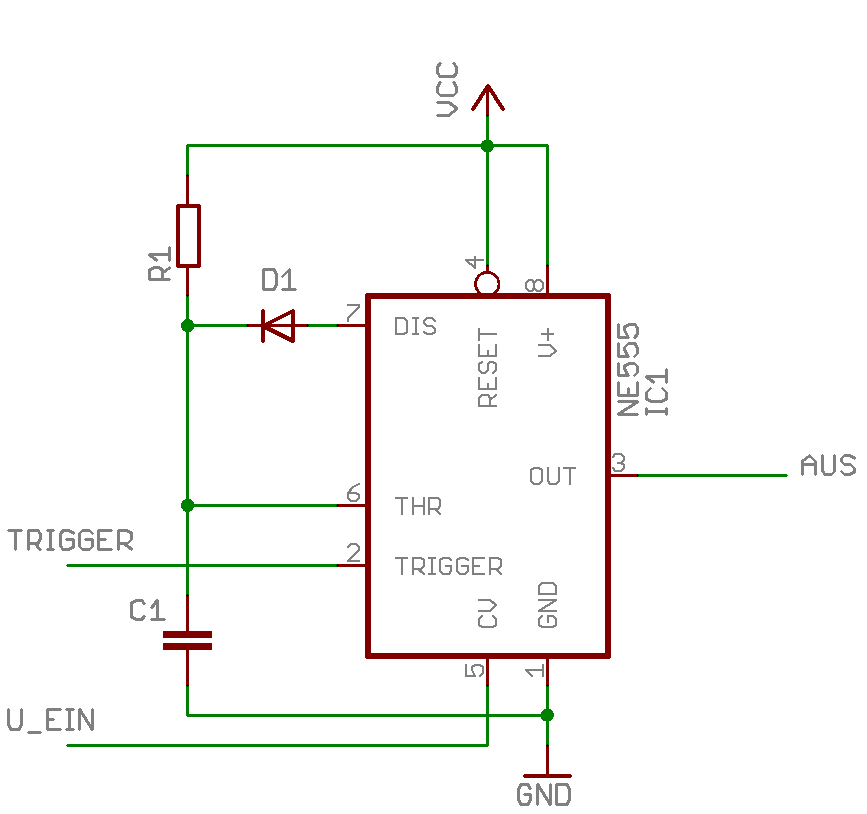

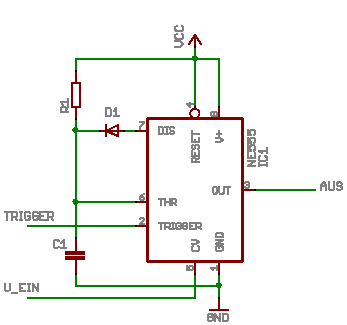

Bild 4 zeigt eine andere Schaltung eines spannungsgesteuerten monostabilen Multivibrators, bei dem die Pulsdauer von der an Pin 5 angelegten Spannung abhängt.

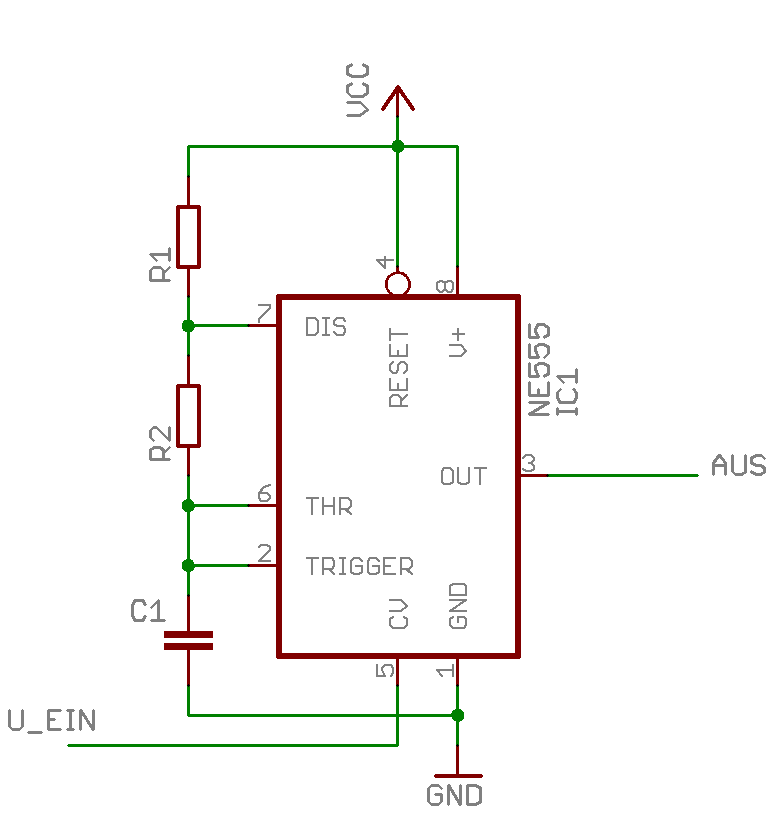

Bild 5: Spannungsgesteuerter AMV

Bild 5 zeigt die entsprechende Schaltung eines spannungsgesteuerten astabilen Multivibrators (= VCO), dessen Frequenz von der an Pin 5 angelegten Spannung abhängt. Die Schaltung erzeugt je nach Spannung unterschiedlich lange Impulse. Die Bauteildimensionierung hängt auch hier von der gewünschten Anwendung ab.
