LED Ausgabe Board

Tags: Schaltungen, Testboards
Stand: 7. Oktober 2006, 20:58
bisher keine Kommentare

Diese Schaltung dient dazu den Zustand eines kompletten Ports des AVRs per LEDs auszugeben.

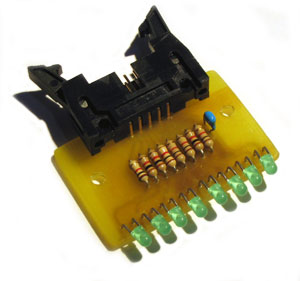

LED Anzeige mit 8 LEDs

Dabei entspricht ein Low-Pegel am Pin einer leuchtenden LED. Die Anzeige ist also invertiert. Dies kommt daher, dass die AT90S.. Reihe von Atmel nur gegen Masse einen ausreichenden Strom liefern konnte. Daher wurde diese Anschlussart gewählt.
Bei den aktuellen Modellen der ATMega- und ATTiny-Reihe ist dies allerdings egal, diese haben jetzt einen Push-Pull Ausgangstreiber und können so in beide Richtungen genug Strom liefern.

Um die Pins nicht unnötig zu belasten wurden Low-Current LEDs und 1 kOhm Widerstände gewählt Damit beträgt die Belastung pro Pin gerade einmal 3mA, so dass man keine Verstärkung braucht.

Downloads:

led_ausgabe.zip [79.83 kB]
